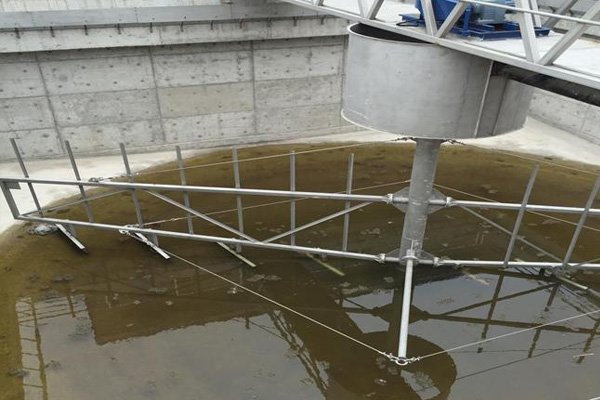

周边传动刮泥机的驱动电机如何选型？
发布时间：2025-11-26 阅读：198次
驱动电机的核心载荷是刮泥时的阻力扭矩，需结合池体、污泥参数精准计算，避免 “功率过剩” 或 “过载烧毁”：
1. 核心计算公式
驱动轮所需总扭矩（M 总）= 刮泥阻力扭矩（M 泥）+ 行走摩擦扭矩（M 摩）+ 附加阻力扭矩（M 附）
刮泥阻力扭矩（M 泥）：
M 泥 = K × S × μ × R × ρ × g
式中：
K：安全系数（1.2~1.5，污泥粘度高 / 含砂量大取 1.5）；
S：刮板总接触面积（㎡，刮板宽度 × 刮臂上刮板总长度）；
μ：刮板与污泥 / 池底摩擦系数（聚氨酯刮板取 0.3~0.5，不锈钢刮板取 0.5~0.7）；
R：池体半径（m）；
ρ：污泥密度（kg/m³，市政污泥取 1020~1050，工业高浓度污泥取 1050~1100）；
g：重力加速度（9.8m/s²）。
行走摩擦扭矩（M 摩）：
M 摩 = G × f × r
式中：
f：行走轮与轨道摩擦系数（铸钢轮 + 钢轨取 0.15~0.2）；
r：行走轮半径（m）。
附加阻力扭矩（M 附）：
含浮渣刮除、污泥偏载等附加阻力，取 M 泥的 10%~20% 即可。
2. 简化选型参考（工程常用）
无需精准计算时，可按池体直径快速匹配扭矩 / 功率（常规市政污泥，含水率 95%）：
1. 电机功率选型
电机输出扭矩需≥ M 总 / 减速机传动效率（η），减速机效率通常为 0.8~0.9；
公式：电机功率（P）= （M 总 × n）/（9550 × η）
式中 n 为电机转速（r/min），周边传动刮泥机驱动轮转速极低（0.1~0.5r/min），需搭配大减速比减速机（减速比 1:1000~1:3000），因此电机常用转速为 1440r/min（4 极电机）。
示例：池体直径 30m，M 总 = 2000N・m，减速机效率 0.85，n=1440r/min，则 P=（2000×1440）/（9550×0.85）≈350W，选 0.75kW 电机（留足余量）。
2. 电机转速与极数
优先选 4 极异步电机（1440r/min）：扭矩适中、能耗低，适配减速机大减速比需求；
低速重载场景（池体≥80m）：可选 6 极电机（960r/min），输出扭矩更大，避免频繁过载。
3. 防护等级（适配水处理潮湿工况）
核心要求：IP65 及以上（防尘、防水喷淋），避免池体水汽 / 污水进入电机内部；
水下 / 浸没工况（如浮筒式驱动）：需选 IP68 级潜水电机。
三、第三步：适配现场特殊工况（关键修正项）
1. 腐蚀 / 防爆工况
沿海 / 化工废水池（盐雾 / 酸碱腐蚀）：选不锈钢外壳电机（304/316L），或碳钢电机 + 防腐涂层（环氧富锌漆）；
石化 / 易燃易爆废水池：选防爆型电机，防爆等级≥Ex d ⅡB T4（适用于 ⅡB 类爆炸性气体，高表面温度≤135℃），配套防爆接线盒。
2. 低温 / 高温工况
北方户外低温（≤-10℃）：选耐寒型电机（耐温 - 40℃），加装电机加热带（防止绕组结露），润滑脂换低温型（-20℃~100℃）；
高温环境（池体周边温度≥40℃）：选耐高温电机（耐温 100℃），加装散热风扇，避免电机温升过高（电机温升≤75K）。
3. 污泥特性修正
高粘度 / 高含砂污泥（如化工 / 矿山废水）：电机功率需额外增加 20%~30%，并配过载保护（热继电器 / 变频器）；
间歇运行工况（如每天运行 8 小时）：可选普通电机；24 小时连续运行：选连续工作制（S1）电机，避免短时工作制电机过热。
四、第四步：配置附加功能（提升运行稳定性）
1. 调速功能
常规场景：固定转速电机 + 减速机（成本低）；
污泥负荷波动大：配变频电机 + 变频器（调速范围 0.1~0.5r/min），可根据污泥量调整刮泥速度，降低能耗。
2. 保护功能
必配：过载保护（热继电器）、缺相保护、短路保护；
重载 / 卡阻风险高：配扭矩限制器，当扭矩超过设定值（如 1.2 倍额定扭矩）时自动停机，防止电机烧毁。
3. 安装适配
池体周边空间狭小：选立式电机（节省安装空间），配套立式减速机；
大振动工况：选带减震底座的电机，降低运行时的振动传递，延长电机寿命。
五、选型避坑要点
仅按池体直径选功率，忽略污泥特性：高含砂污泥若按常规市政污泥选电机，易频繁过载跳闸；
防护等级不足：水处理场景选 IP54 电机，易因水汽进入导致电机烧毁；
未考虑减速机匹配：电机功率与减速机减速比不匹配，导致驱动轮扭矩不足；
防爆等级选低：石化场景选 Ex d ⅡA T3 电机，无法满足防爆要求，存在安全隐患。
